可控硅模塊的靜態特性運行特性

2021-09-03

（1）正方向特性

IG=0時，元器件兩邊增加正方向電壓，僅有極小的正方向漏電流，為正方向阻斷狀態。

正方向電壓超過正方向轉折電壓Ubo，則漏電流急劇增加，元器件開通。

由于門極電流幅值的增加，正方向轉折電壓降低。

可控硅本身的壓降極小，在1V左右。

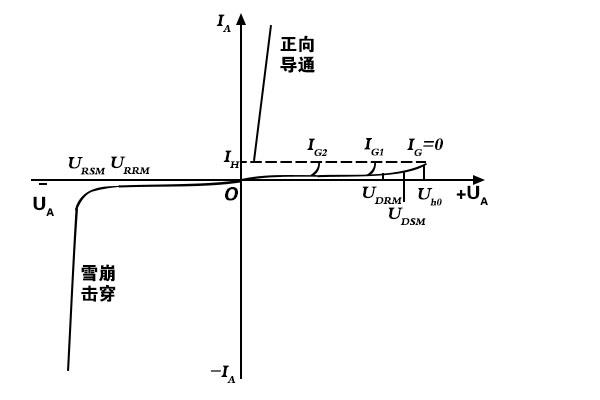

圖3.可控硅的伏安特性

（2）反方向特性

反方向特性相似二極管的反方向特性。

反方向阻斷狀況時，僅有極小的反相漏電流經過。

當反方向電壓達到反方向擊穿電壓后，將會造成可控硅起熱毀壞。

以上就是傳承電子對可控硅模塊的靜態特性運行特性的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
