可控硅模塊的原理

2021-09-08

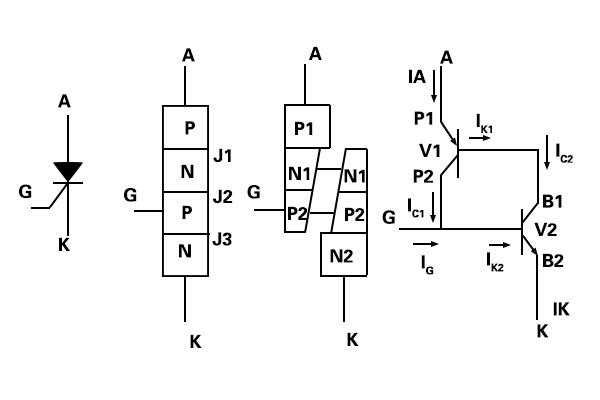

在分析可控硅模塊原理時，我們通常將這類四層P1N1P2N2構造當作由1個PNP管和NPN管組成，如下圖所顯示。
當陽極A端添加正方向電壓時，BG1和BG2管均處在放大情況，這時由控制極G端輸入正方向觸發信號，促使BG2管有基極電流ib2根據，根據BG2管的放大后，其集電極電流為ic2=β2ib2。而ic2沿線路流至BG1的基極，故有ib1=ic2，電流又經BG1管的放大功效后，獲得BG1的集電極電流為ic1=β1ib1=β1β2ib2。

此電流又流回BG2的基極，促使BG2的基極電流ib2增加，進而生成正方向反饋使電流劇增，進而促使可控硅模塊飽和并導通。因為在線路中生成了正反饋，因此可控硅模塊一經導通后難以斷開，即便控制極G端的電流消失，可控硅模塊仍能持續保持這種導通的情況。

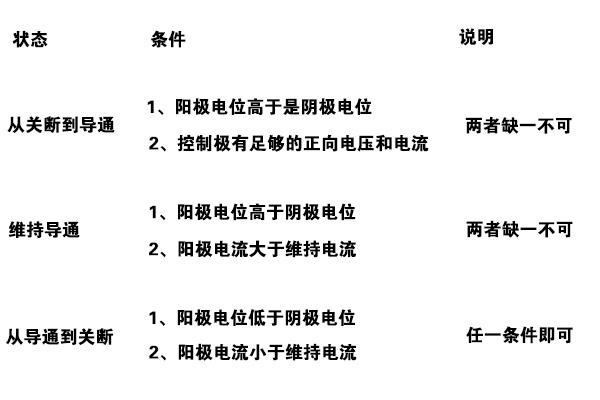

根據上面對原理的分析可知，可控硅模塊只具備導通和斷開2種工作狀態，那麼這2種工作狀態間怎樣進行轉換呢？情況的轉換需要什么條件呢？下圖將會告訴你答案～
以上就是傳承電子對可控硅模塊的原理的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
