雙臂可控硅模塊交流調壓主線路圖

2021-09-15

由2只大功率可控硅（額定電流數百安）利用并接或串接后，用來構成橋式線路的“雙臂”，這類新型元器件稱為雙臂可控硅模塊。

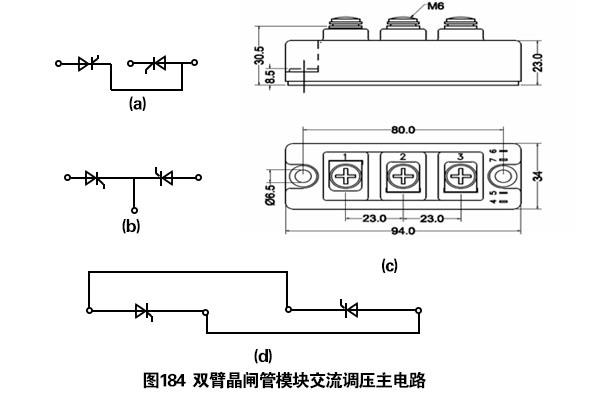

常見的雙臂可控硅模塊有串聯式和并聯式兩種，如下圖184所顯示。其中圖a為雙臂串接可控硅模塊，圖b為雙臂負極并接可控硅模塊，圖c為外形尺寸圖。

將一個雙臂串接可控硅模塊按圖d所顯示連接，就能完成交流調壓。此線路可以用在單相輸出功率較大且要高壓的場所。

以上就是傳承電子對雙臂可控硅模塊交流調壓主線路圖的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
