半波整流橋線路輸出電壓波型圖

2021-11-01

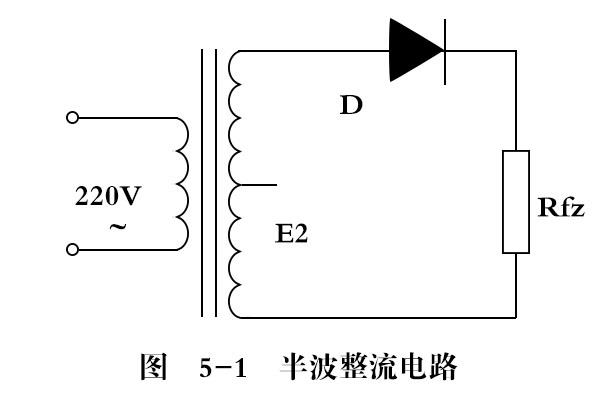

圖5-1、是1種最簡單的整流橋線路。它由電源變壓器B、整流二極管D和負載電阻Rfz，構成。變壓器把市電電壓（多為220伏）轉換為所要的交變電壓e2，D再把交流電轉換為脈動直流電。

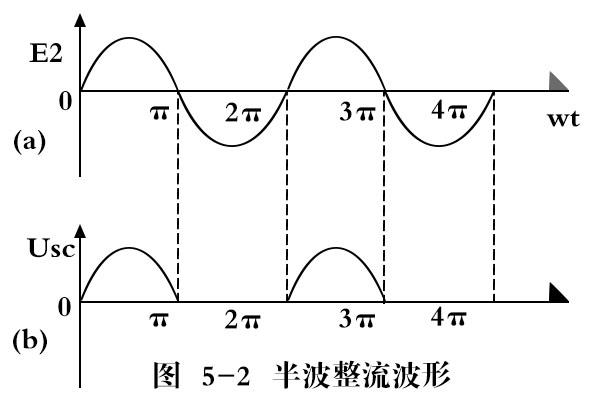

下邊從圖5-2的波型圖上看著二極管是如何整流的。
變壓器砍級電壓e2，是一個方向和大小都隨時間變化的正弦波電壓，它的波型如下圖5-2（a）所顯示。在0～K時間內，e2為正半周即變壓器上端為正下端為負。此時二極管承擔正方向電壓面導通，e2經過它加到負載電阻Rfz上，在π～2π時間內，e2為負半周，變壓器次級下端為正，上端為負。此時D承擔反方向電壓，不導通，Rfz，上無電壓。

在π～2π時間內，重復0～π時間的過程，而在3π～4π時間內，又重復π～2π時間的過程…如此反復下去，交流電的負半周就被“削”掉了，僅有正半周經過Rfz，在Rfz上取得了1個單一右向（上正下負）的電壓，如下圖5-2（b）所顯示，實現了整流的目的，但，負載電壓Usc。和負載電流的大小還隨時間而變化，所以，一般稱它為脈動直流。

這類去除半周、圖下半周的整流方式，叫半波整流。由此可見，半波整說是以“犧牲”一半交流為代價而獲得整流效果的，電流利用率很低（測算表明，整流獲得的半波電壓在整個周期內的平均值，即負載上的直流電壓Usc=0.45e2）所以經常使用在高電壓、小電流的場所，而在通常無線電設備中極少使用。

上述便是西班牙CATELEC介紹的半波整流線路輸出電壓波型圖，西班牙CATELEC提供整流橋模塊、晶閘管模塊、二極管模塊等半導體模塊,絕緣式功率模塊、功率組件、分立式功率半導體在內的眾多功率電子產品是現CATELEC模塊的主營項目。近期CATELEC產品將部分模塊改進為以銅底板安裝、增加厚度、增大了模塊的散熱接觸點、大大提高了模塊的使用壽命與性能。
