IGBT功率模塊智能化驅動板SCALE驅動塊的保護作用

2021-11-11

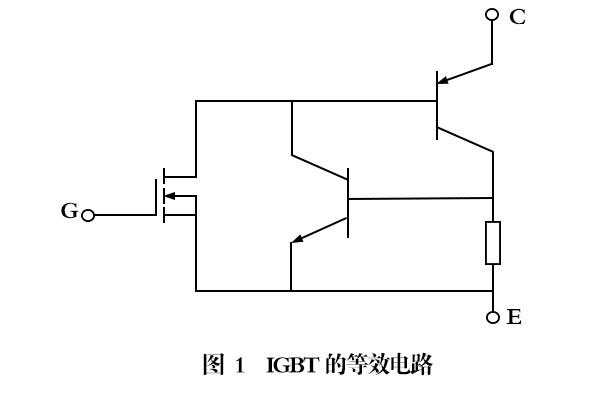

SCALE的保護首要包括短路和過流以及電源檢測。對于短路和過流保護來說，SCALE驅動中的每路都有1個Vce檢測電路。Rth為關斷閾值的參考電阻。

在igbt模塊啟動后的一段響應時間內，Vce監測線路失效。而當Vce發生故障后，鎖住時間作用開始啟動，并在鎖住時間內使驅動器鎖住igbt模塊，而不會接受輸人信號。

模塊中的各線路都有著自身的鎖住作用，并均由各線路的LGD001實現。一經Vce超出由Rth設定的閾值，鎖住將立刻啟動。

SCALE中的每路都有著1個欠壓監測線路。當電源電壓降到10Ｖ或11Ｖ時，igbt模塊將執行負壓斷開并開始故障報警。

以上就是傳承電子對IGBT功率模塊智能化驅動板SCALE驅動塊的保護作用的介紹，傳承電子是一家以電力電子為專業領域的功率半導體模塊制造商，為眾多的企業公司提供功率半導體模塊的定制、生產和加工，同時還給眾多公司提供來料代工或貼牌加工業務。主要產品為各種封裝形式的絕緣式和非絕緣式功率半導體模塊、各種標準和非標準的功率半導體模塊等。
