單向可控硅模塊管腳辨別

2021-11-26

單向可控硅模塊3個管腳極性的辨別如下所示：0

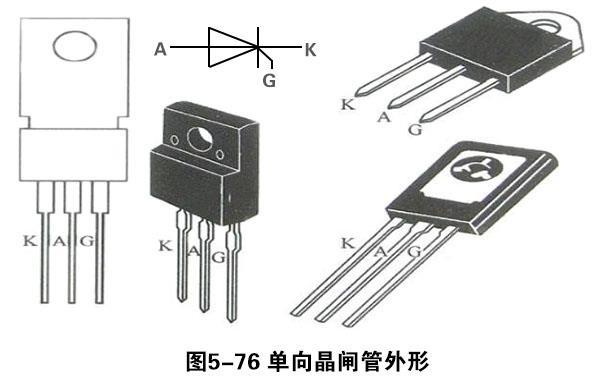

通常情況下，單向可控硅模塊按陰極（K）、陽極（A）、門極（C）的管腳排列順序（見圖5.76），實際用到時應進行測試，測試的辦法也非常簡單。

因為單向可控硅模塊的門極（G）、陰極（K）間只有一個PN結，所以它們間的正、反方向電阻值和普通二極管相同，而陽極（A）、陰極（K）間的正、反方向電阻值均應非常大，按照這一工作原理就可以辨別出各管腳的極性。

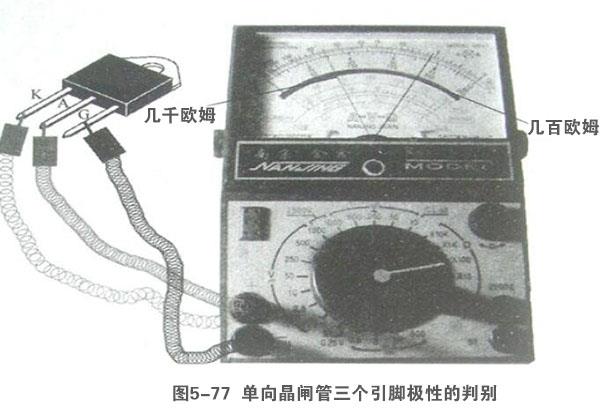

其詳細判斷辦法如下圖5—77所顯示，將萬用電表放于“R×100’’擋，黑電筆任接單向可控硅模塊某一管腳，紅電筆依次去碰觸其它2個腳，如測量有一次電阻值為幾百歐姆，而另1次電阻值為幾千歐姆，則可判斷黑電筆所接的為門極（G）。

測量中電阻值為幾百歐姆的那一次中，紅電筆接的是就是陰極（K），而電阻值為幾千歐姆的那一次測量，紅電筆接的是陽極（A）。倘若2次測到的電阻值都非常大，表明黑電筆接的并不是控制極（G）。
